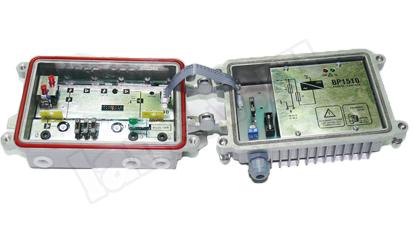

 | |  Усилитель магистральный SD1500 мод.1510- Предназначены для работы в широкополосных телекоммуникационных и телевизионных кабельных сетях до 862 МГц.
- Тип разъёмов «5/8?».
- Все модели имеют встроенные аттенюатор, корректор АЧХ, межкаскадный корректор и контрольные отводы. возможна работа с любым частотным диапазоном прямого и обратного каналов.
- Возможна работа с дистанционным, местным и комбинированным питанием, что обеспечивает гибкую организацию питания сети.
- Выходные каскады выполнены по двухтактной схеме (Push-Pull) на GaAs транзисторах.
- Сменные вставки обратного канала и выходного делителя.
- Герметичный корпус для наружного применения.
|
Модельный ряд усилителей «SD1500» - SD1500 - сетевое питание
- SD1510 - дистанционное питание переменным или постоянным током
- SD1520 - комбинированное питание
| SD 1500 |
|---|
| Диапазон частот, МГц | 48-862 | | Коэффициент усиления, дБ | 35±1 | | Неравномерность АЧХ, дБ | ±0,75 | | Глубина регулировки коэффициента усиления, дБ | 20 | | Глубина регулировки наклона АЧХ, дБ | 18 | | Глубина межкаскадной регулировки АЧХ, дБ | 10 | | Коэффициент шума, дБ | 8 | | Максимальный уровень выходного сигнала, дБ/мкВ |
|---|
| IMA III (В) - 60дБ (DIN 45004B) | 124 | | IMA II (В) - 55дБ (IMD2) | 120 | | Количество входов | 1 | | Количество выходов | 2 (вставка) | | Тип соединения СВЧ | 5/8" | | Тип соединения на контрольном выходе | F | | Возвратные потери вход/выход, дБ | 18 дБ (40 МГц) - 1,5 дБ/октаву | | Коэффициент ослабления на контрольном выходе, дБ | 30 | | Общие характеристики |
|---|
| Класс защиты | IP 64 | | Габариты, мм | 230 / 120 / 110 | | Масса, кг | 3 | | Температурный режим, °С | -20...+50 | | Экранирование, дБ | не менее 70 | | Напряжение питания, В |
|---|
| -дистанционное, переменным током | 20-65 | | -дистанционное, постоянным током | 25-70 | | -от сети | 187-250 | | Переключение комбинированного источника | автоматическое | | Потребляемый ток при дистанционном питании без модуля SKR: |
|---|
| 24 / 42 / 65 В | 560 / 290 / 200 мА | | Потребляемый ток при дистанционном питании c модулем SKR: |
|---|
| 24 / 42 / 65В | 620 / 330 / 230 мА | | Потребляемая мощность при питании от сети | не более 15 Вт | | Максимальный транзит тока: |
|---|
| вход/выход | 6 А | | вход блока питания | 8 А |
Производитель: Planar
